WC112Modbus協議轉換器
切換產品
Modbus轉換：支持將Modbus RTU協議轉成Modbus TCP協議
多種網絡協議：支持以太網和WIFI網絡可選，默認為以太網網絡
雙總線并發采集：支持兩個RS485串口總線通過不同的端口區分實現并行通信
單總線輪詢采集：同一個RS485總線上通過從站地址實現輪詢數據通信
高效數據轉換：快速的協議轉化，實現毫米級的無縫協議轉化和通信響應
便捷配置管理： 支持專門的配置工具實現對網絡參數、串口參數、轉發參數等各種配置
工業級可靠設計：寬溫寬壓設計、多重電磁隔離防護，滿足惡劣工業環境不間斷運行

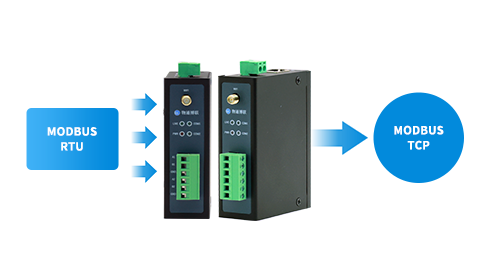

精準實現 Modbus RTU 轉 Modbus TCP，毫米級響應，數據傳輸穩定高效。
雙路 RS485/232 獨立工作，支持單總線多從站輪詢，自動區分設備地址。
專用配置工具，支持網絡、串口、轉發參數可視化設置，快速上線。

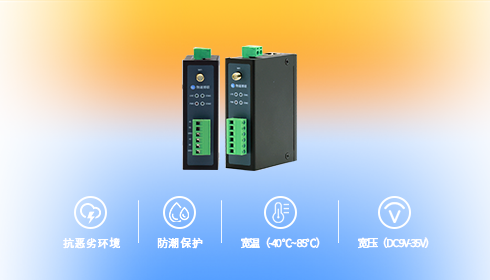

寬溫寬壓、多重電磁隔離防護，EMC 達四級標準，7×24 小時不間斷運行。
| 產品參數 | |
|---|---|
| 硬件平臺 | |
| CPU核心 | ARM Cortex-M4 240MHz |
| 運行存儲 | 512K RAM |
| 程序存儲 | 1MB ROM |
| 接口特性 | |
| 電源接口 | DC 9V-35V （2PIN接線端子） |
| 以太網端口 | 1*10/100Mbps快速以太網端口，1.5KV網絡隔離變壓保護 |
| 串口接口 | 2個RS485串口(可選RS232)，15KV ESD保護 |
| WIFI網絡 | 2.4GHZ，最大150Mbps，802.11b/g/n （可選，固件開發中） |
| 復位按鍵 | 針孔式復位按鍵 |
| 天線接頭 | WLAN: RP-SMA x 1 |
| 設備功耗 | |
| 功率 | 0.15W |
| 機械特性 | |

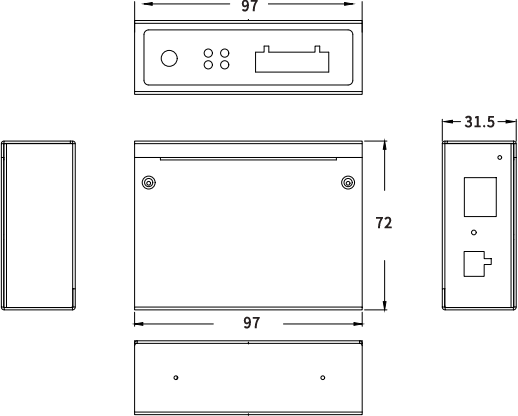

| 外形尺寸 | 72x97x31.5(mm) |
| 安裝方式 | 導軌 |
| 外 殼 | 金屬殼 （黑色） |
| 防護等級 | IP30 |
| 散熱方式 | 無風扇散熱 |
| 重量 | 252g |
| 環境濕度 | |
| 環境濕度 | 5% ~ 95% (無凝霜) |
| 存儲溫度 | -40 ℃~ 85℃ |
| 工作溫度 | -40℃ ~ 85℃ |
| 指示燈 | |
| 2*2指示燈 | PWR電源燈（紅）、LIVE狀態燈（綠）、COM1串口燈（綠）、COM2串口燈（綠） |
| 軟件功能 | |
| 協議功能 | Modbus RTU轉Modbus TCP |
| EMC指標 | |
| 靜電放電抗擾度 | GB/T17626.2-2018,level4 |
| 電快速瞬變 脈沖群抗擾度 |
GB/T17626.4-2018,level4 |
| 振蕩波磁場 抗擾度 |
GB/T17626.18-2016,level4 |
| 射頻電磁場 輻射抗擾度 |
GB/T17626.3-2016,level4 |
| 浪涌(沖擊) 抗擾度 |
GB/T17626.5-2019,level4 |
| 工頻磁場 抗擾度 |
GB/T17626.8-2006,level4 |
| 物理特性 | |
| 振動 | GB/T2423.10-2008 |
| 沖擊 | GB/T2423.5-2019 |
| 跌落 | GB/T2423.8-1995 |
| 硬件選型 | |
|---|---|
| 訂貨號 | WC112- |
| Module （硬件模塊） |
W：WIFI網絡； |
| SoftWare （軟件功能) |
MB（Modbus） |
| 示例 | WC112-MB:Modbus協議轉換(ModbusRTU轉ModbusTCP) WC112-W-MB：WIFI上網的Modbus協議轉換(ModbusRTU轉ModbusTCP，開發中) |
【產品規格說明書】WC112產品規格說明書
