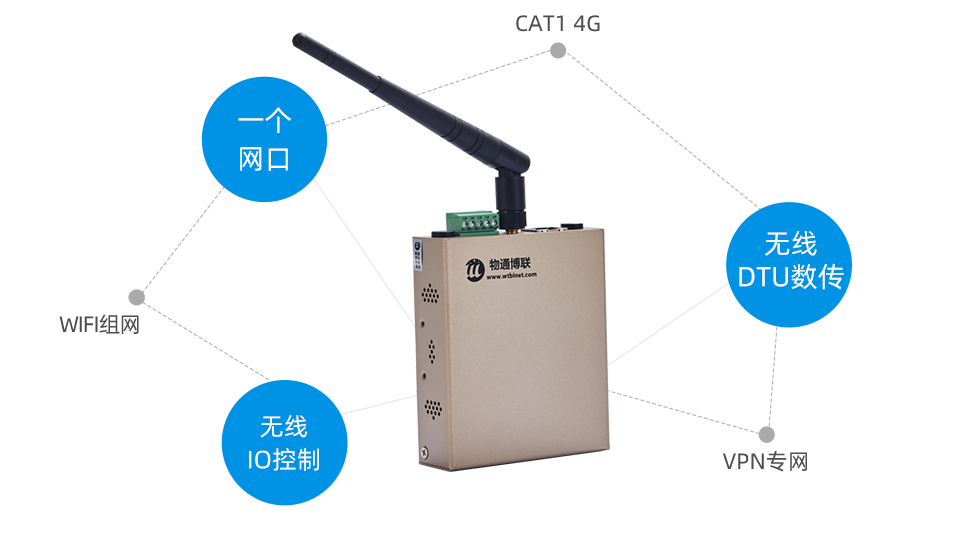

硬件參數：單核CPU、128MB運存，一個百兆網口、一個串口
蜂窩聯網：5G RedCap、4G CAT 1 LTE、 4G CAT4 七模全網通
WiFi聯網：2.4GHZ頻段，802.11b/g/n協議（300Mbps），AP/STA/Relay模式
VPN功能：PPTP VPN、L2TP VPN、Open VPN、IPSEC VPN
應用場景：智能工廠組網、工業系統組網、自助售貨機、自助服務終端、制造設備聯網等
支持5G RedCap、4G（TDD LTE /FDD LTE），3G（HSPA+/CDMA2000-EVDO/TDSCDMA）,GPRS等網絡，全面覆蓋國內外所有4G/3G網絡. 支持802.11b/g/n標準的通信，滿足用戶對于WLAN無線接入的需要，輕松構建無線局域網, 速率高可n達300Mbps。
支持6V~35V寬電壓供電，-20℃~70℃工業級寬溫設計，適應更多對供電要求和溫度要求的應用現場。具備有IO控制功能，使得遠程控制輕松實現。 自帶RS-232/RS-485串口無線數據終端通信功能，更符合工業客戶需求。同時還具備如下特性：
1）金屬外殼，防護等級為IP30。
2）EMC各項等級指標達3級。
3）以太網口支持1.5KV 隔離變壓保護.
4）串口支持15KV ESD 保護。
1）鏈路檢測設計 ：支持鏈路實時檢測，實現掉線自動重撥，保持鏈路長連接。
2）設備故障自愈設計：內嵌硬件看門狗和軟件看門狗技術，設備運行故障自修復，保障設備維持高可用性。
3）系統安全衛士：通過系統安全衛士，實時檢測系統的狀態和應用的狀態，對系統的不安全和不穩定節點進行預防和恢復。
1）數據傳輸安全 ：支持L2TP、PPTP、IPSec VPN、Open VPN、CA證書保障數據安全傳輸。
2）網絡防護安全：強大的防火墻功能，可以根據客戶的需求定制全方位的防護策略，比如支持SPI全狀態檢測、Secure Shell（SSH）、入侵保護(禁Ping)、DDoS防御、攻擊防御、IP-MAC綁定等防墻功能保障網絡不受外界攻擊。
WEB界面人性化設計，邏輯清晰，一目了然，大幅提升用戶配置效率。
1） 支持本地或遠程讀取日志，無論采用管理平臺，WEB，CLI方式，其讀取的日志清晰易懂，通過日志幫助工程師迅速定位問題，提高工作效率。
2）通過遠程或本地對設備由器CPU負載、內存使用情況、網絡狀態情況、設備端口情況等狀態信息進行查詢，對故障排查有非常重要的作用。
3）支持工程師高級診斷功能，方便項目建設中迅速找出并修復故障點
支持WDTCP、WDUDP、TCP、UDP等DTU串口傳輸協議 ，支持根據不同行業需求定制專業的智能轉換協議。
高達880x2 DMIPs計算能力勝任各種復雜計算；豐富的系統資源適合開發各種復雜的應用。采用開放式平臺設計理念，可以針對特定的應用場景和應用需求讓客戶自行或者由物通博聯開發團隊開發相應的APP并加載到路由系統中。
| 軟件規格 | ||
| 網絡功能 | 網絡接入 | 支持APN、VPDN |
| 網絡認證 | 支持CHAP/PAP認證 | |
| CAT1網絡 | TDD-LTE/FDD LTE 具體頻段信息請參考訂購信息表 | |
| CAT4網絡 | GSM/GPRS/EDGEUMTS/HSPA+/CDMA2000-EVDO/TD-SCDMA/ TDD-LTE/FDD LTE 具體頻段信息請參考訂購信息表 |
|
| LAN協議 | 支持ARP | |
| WAN協議 | 支持PPP | |
| IP應用 | 支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet | |
| IP路由 | 支持靜態路由 | |
| WLAN 可選 |
協議標準 | 支持IEEE 802.11b/g/n |
| 工作模式 | 支持AP、Client、WDS等工作模式 | |
| 速率 | 支持300Mbps | |
| 安全特性 | 支持開放系統、共享密鑰、WPA/WPA2認證 支持WEP/TKIP/AES加密 |
|
| 傳輸距離 | 100m（實際傳輸距離視現場環境而定） | |
| 安全性 | 防護安全 | 支持全狀態包檢測（SPI）、防范拒絕服務（DoS）攻擊、過濾多播/Ping探測包、源端口映射、目的端口映射、DMZ，訪問控制功能（ACL）、IPMAC綁定 |
| 數據安全 | 支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可選） | |
| 可靠性 | 鏈路檢測 | 支持發送心跳檢測包檢測，斷線自動連接 |
| 看門狗 | 支持設備運行自檢技術，設備運行故障自修復 | |
| 安全衛士 | 實時看護各項功能模塊，對可能的錯誤進行預判和處理 | |
| 智能化 | 集成DTU | 支持WDTCP、WDUDP、透明TCP、透明UDP等各種協議傳輸 |
| 服務、管理及維護 | 流量管理 | 支持帶寬統計、控制，IP限速 |
| 配置方式 | 支持telnet、web、ssh，遠程平臺配置方式 | |
| 升級方式 | 支持web升級、遠程升級方式 | |
| 日志功能 | 支持本地系統日志、遠程日志。重要日志掉電保存。 | |
| 網管功能 | 支持云網管平臺，批量管理 | |
| 維護工具 | Ping,DNS解析，路由跟蹤,網絡接口狀態顯示,AT指令測試等 | |
| 狀態查詢 | 系統狀態,模塊狀態,網絡連接狀態,路由狀態等 | |
| 硬件規格 | ||
| 接口特性 | 電源接口 | DC 6V-35V （接線端子） |
| 以太網端口 | 1*10/100Mbps快速以太網端口，LAN口，1.5KV網絡隔離變壓保護， FE0（LAN） | |
| 串口接口 | 1個RS-232/485接口（接線端子），15KV ESD保護 | |
| 4G網絡制式 | LTE Cat4 ,最大下行速率150Mbps，最大上行速率50Mbps LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps |
|
| SIM卡座 | 抽屜式卡座 * 1（大卡） | |
| 復位按鍵 | 針孔式復位按鍵 | |
| 天線接頭 | 4G/3G網絡：SMA x 1、WLAN: RP-SMA x 2 | |

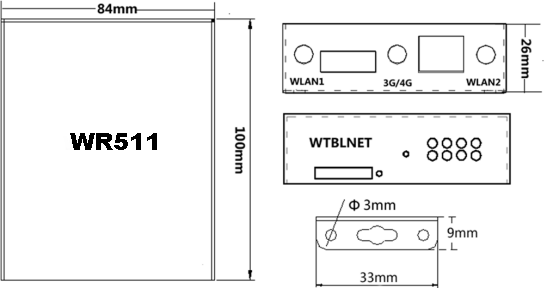

| 機械特性 | 外形尺寸 | 84x100x26 |
| 安裝方式 | 導軌式 | |
| 外 殼 | 金屬殼 （土豪金） | |
| 防護等級 | IP30 | |
| 散熱方式 | 無風扇散熱 | |
| 重量 | 280g | |
| 設備功率 | 待機功率 | 80mA-120mA@12V |
| 工作功率 | 200mA-220mA@12V | |
| 峰值功率 | 240mA@12.0V | |
| 環境濕度 | 環境濕度 | 5% ~ 95% (無凝霜) |
| 存儲溫度 | -40 ℃~ 85℃ | |
| 工作溫度 | -20℃ ~ 70℃ | |
| 指示燈 | 1*6指示燈 | POWER電源燈（紅）、STATUS狀態燈（綠）、WARN警告燈（黃）、ERR錯誤燈 （紅燈）、Wi-Fi指示燈 （藍燈）、3G/4G網絡信號強度指示燈三個（藍） |
| EMC指標 | 靜電放電抗擾度 | GB/T17626.2-2018,level4 |
| 電快速瞬變脈沖群抗擾度 | GB/T17626.4-2018,level4 | |
| 振蕩波磁場抗擾度 | GB/T17626.18-2016,level4 | |
| 射頻電磁場輻射抗擾度 | GB/T17626.3-2016,level4 | |
| 浪涌(沖擊)抗擾度 | GB/T17626.5-2019,level4 | |
| 工頻磁場抗擾度 | GB/T17626.8-2006,level4 | |
| 物理特性 | 振動 | GB/T2423.10-2008 |
| 沖擊 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
| 硬件規格 | |
| 訂貨號 | WR511- |
| 代碼定義 | 代碼 |
| N（網絡類型） | L：LTE，WLAN：WiFi N：5G RedCap |
| M（無線模塊） | L07： 4G CAT4 全網通七模（TDD-LTE和FDD-LTE等），國內版本； L09： 4G CAT4 全網通七模（TDD-LTE和FDD-LTE等），海外版本； Q2S： 4G CAT1全網通 （僅支持TDD-LTE和FDD-LTE），國內版本； T57： 5G RedCap |
| 示例 | WR511-LL07-232 （單網口，4G CAT4全網通，232串口） WR511-LQ2S-485 （單網口，4G CAT1全網通，485串口） WR511-LL07-WLAN-485 （單網口，4G CAT4 全網通，2.4G WIFI，485串口） |
